複雑なCADモデルへ非構造メッシュを自動生成

HeldenMesh 機能
CFD のボトルネックを解消する

HeldenMesh は、CFD (数値流体力学) 解析で使用するために特別に設計された、非常に効率的で有能な非構造化メッシュ ジェネレーターです。これは航空宇宙業界をリードする CFD アプリケーションの専門家によって開発され、メッシュ化までの時間を短縮し、一貫した高品質のメッシュを提供するように特別に設計されています。HeldenMesh のユーザーは、CAD の開始からジオメトリのクリーンアップ ( HeldenTool、HeldenPatch )、CFD メッシュ ( HeldenMesh )、さらには CFD ベースの設計と最適化 ( HeldenDesign )までをガイドする一連のツール全体にアクセスできます。HeldenMeshグリッド上では何十万もの完全粘性ナビエ ストークス CFD ソリューションが生成されており、実績のある実稼働対応ツールとなっています。 HeldenMesh は、生産 CFD 分析および CFD ベースの研究に使用するために、政府、産業界、学術界全体で使用されています。新しい機能、ツール、機能が継続的に追加されており、ユーザーは優れたトレーニング資料、チュートリアル、メッシュ生成のあらゆるニーズに対するサポートにアクセスできます。HeldenMeshツール スイートは、CFD の初心者ユーザーでも簡単に習得でき、業界の一流の専門家にとって十分な機能を備えています。

▲ HeldenMeshを使用したワープスピードメッシュ

▲ ラップトップで 10 分以内に 10 億セル

業界をリードするメッシュ化までの時間

現在、10 億個のセル メッシュを生成するには数日の計算時間がかかりますか? ラップトップで 10 分間試してください。 HeldenMesh はメッシュの生成が非常に速く、計算効率を高めるために広範囲に最適化されています。実際、これほど迅速にメッシュを生成できる商用メッシュ ジェネレーターは世界中に他にありません。 HeldenMesh は、わずか数分で複雑な形状上に 1 億個のセル メッシュを生成できます。メッシュ生成プロセスの計算を待つ必要がなければ、メッシュ生成プロセス中に時間が節約されることを想像してみてください。これらすべてを、ハイエンドのコンピューター ハードウェアを必要とせずに実行できます。

どこでも効率的な異方性ストレッチ

HeldenMesh の最も高度な機能の 1 つは、表面、境界層、さらには外側のボリュームに異方的に引き伸ばされたメッシュを生成できることです。異方性ストレッチは、ユーザーが必要な方向にのみメッシュ解像度を指定できるため、最新の CFD メッシュの重要な機能です。また、同じ有効解像度でメッシュのセル数を 1 桁減らすことができ、CFD 解析の精度と計算効率の両方が向上します。 ヘルデンメッシュは、外部ボリュームで自動異方性ストレッチを実行できる唯一の商用メッシュ ジェネレーターです。これにより、超音速ブーム研究のための遠方場での衝撃波、物体の下流でのジェット効果、抗力破壊研究のための伴流効果を捕捉するメッシュを作成することができます。実際、HeldenMeshの最新バージョンでは、CFD ソリューションが生成される前に、航跡に沿ってメッシュ解像度を自動的に生成する方法が提供されています。また、メッシュは異方的に引き伸ばされるため、セル数は 10 ～ 20% しか増加しません。これにより、ユーザーは最初のメッシュを最適なメッシュにすることができます。異方性ストレッチはあらゆる非構造化フロー ソルバーと互換性があり、結果は数千のメッシュに対して検証されています。

▲ 航跡を解決できる異方性ストレッチメッシュを自動的に生成

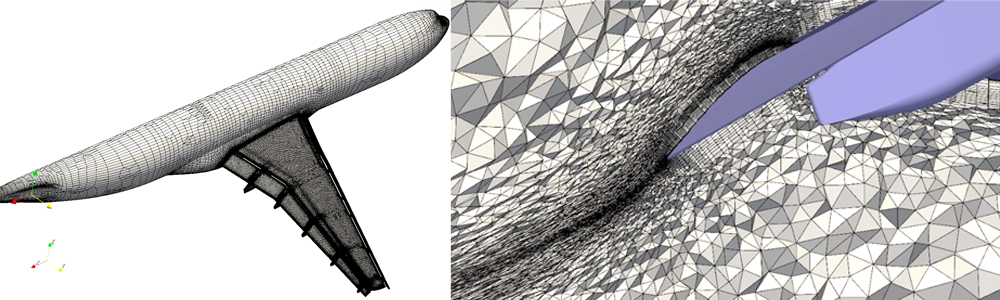

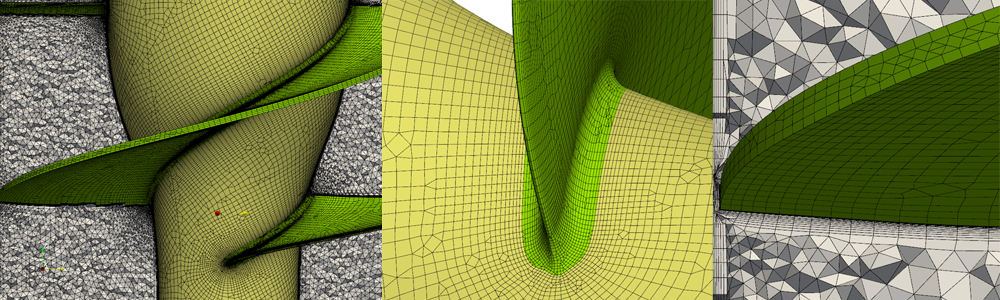

▲ 複雑な形状のメッシュ化が可能

堅牢で高品質のメッシュ

HeldenMesh は、カスタムの Advancing-Layers および Advancing-Front 非構造化メッシュ生成方法を利用して、混合要素レイヤー メッシュを生成します。境界層に生成された角柱要素と四面体要素で囲まれた三角形表面メッシュが生成されます。 HeldenMesh は、バックグラウンド ソーシング方法を利用してメッシュ間隔を計算し、その結果、ボリューム フィールド全体にセル間隔が滑らかに分散されます。メッシュ生成プロセスも非常に堅牢です。数万の CAD サーフェスを含む非常に複雑なジオメトリのメッシュ作成が可能であるほか、薄いギャップや亀裂のあるジオメトリのメッシュ作成も可能です。 ヘルデンメッシュまた、不良ジオメトリを特定し、メッシュ生成プロセス中に迅速なデバッグを行うための多数の機能も提供します。 HeldenMesh には、3D CFD コードを使用して 2D メッシュ研究を実行できる準 2D メッシュ モードもあります。
